Зарядное устройство GNLT EVX11 Type2 AC до 11 кВт (3х16А), IP67
713.00 руб.
В наличии
Импортер: Частное предприятие "Гринлайт Бай", УНП 693341302.
Минский район, п. Сонечный, ул. Сосновая, д.5, оф.166.
Сервисный центр: Минский район, п. Сонечный, ул. Сосновая, д.5, оф.166
Страна производства: Китай

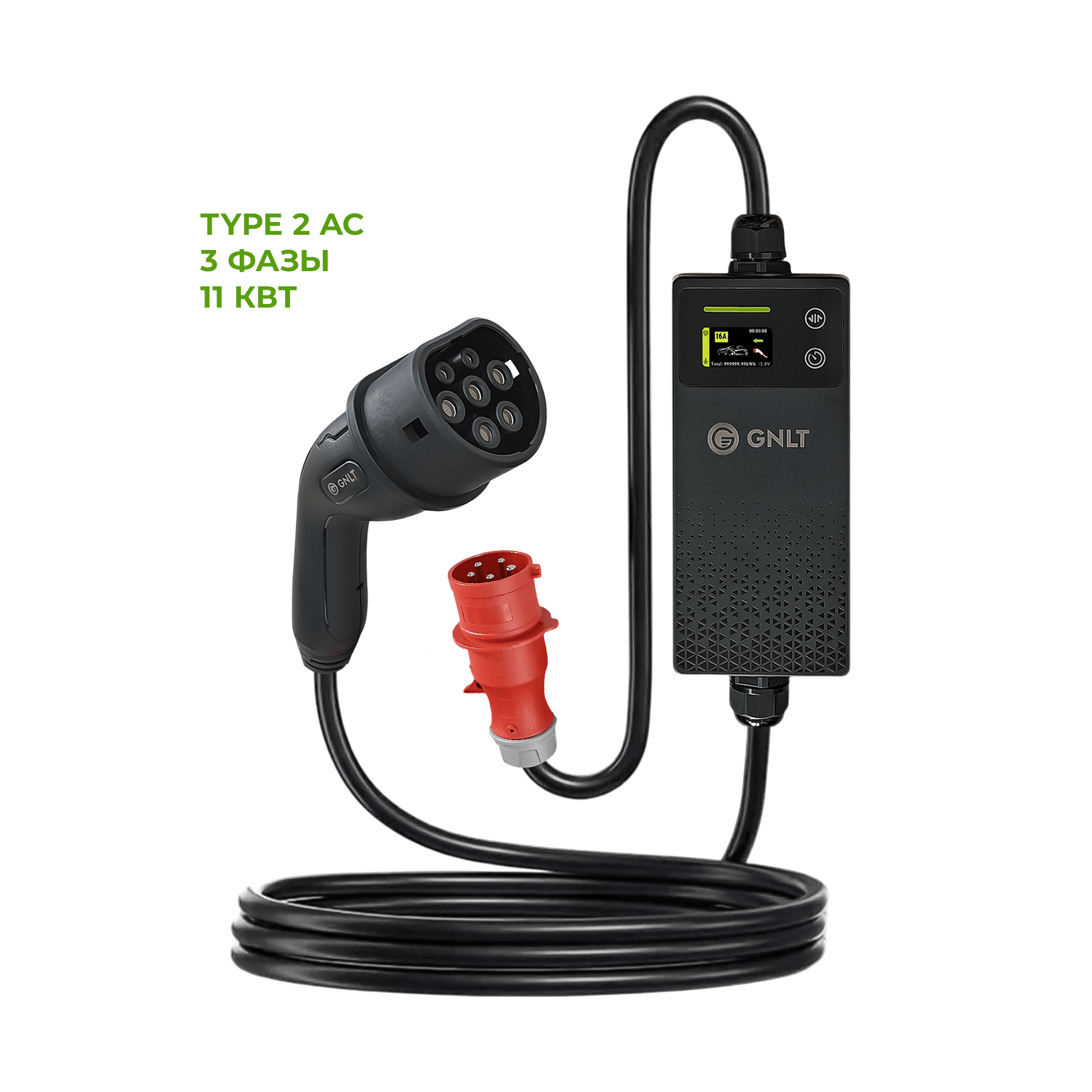

Зарядное устройство GNLT EVХ11 Type2 АС на 11кВт
GNLT EVX11 Type2 — портативное трехфазное устройство для европейских электромобилей с поддержкой зарядки переменным током 16А по трем фазам. Оно работает от трехфазной сети 380В и обеспечивает мощность до 11 киловатт.
Зарядка работает по принципу Plug & Charge. То есть достаточно подключить красную 5-контактную вилку 16А к силовой розетке и соединить коннектор Type2 с авто, чтобы началась сессия.
Ток можно менять вручную в диапазоне от 6 до 16А, поэтому EVX11 удобно использовать в разных условиях и подстраивать нагрузку под возможности вашей электросети.

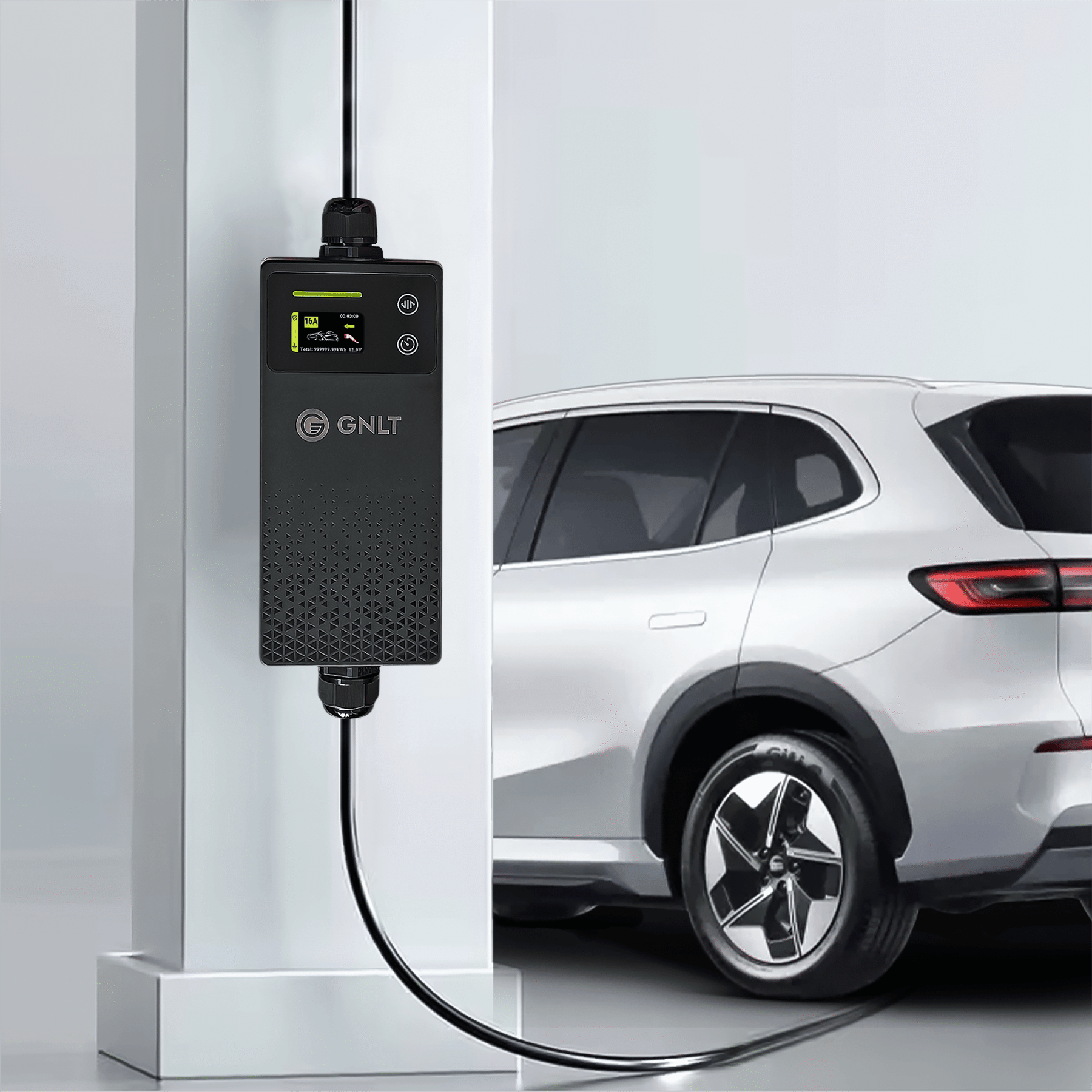

Благодаря портативному формату зарядку можно установить дома, использовать в гараже или взять с собой в поездку. При этом степень защиты корпуса IP67 позволяет использовать ее как в помещении, так и на улице.
Важно: GNLT EVX11 не объединяет три фазы в одну. Полная мощность до 11 кВт доступна только электромобилям, которые поддерживают трехфазную AC-зарядку. Если у вас однофазный авто, устройство будет работать только по одной фазе, а мощность составит примерно 3,5 кВт.

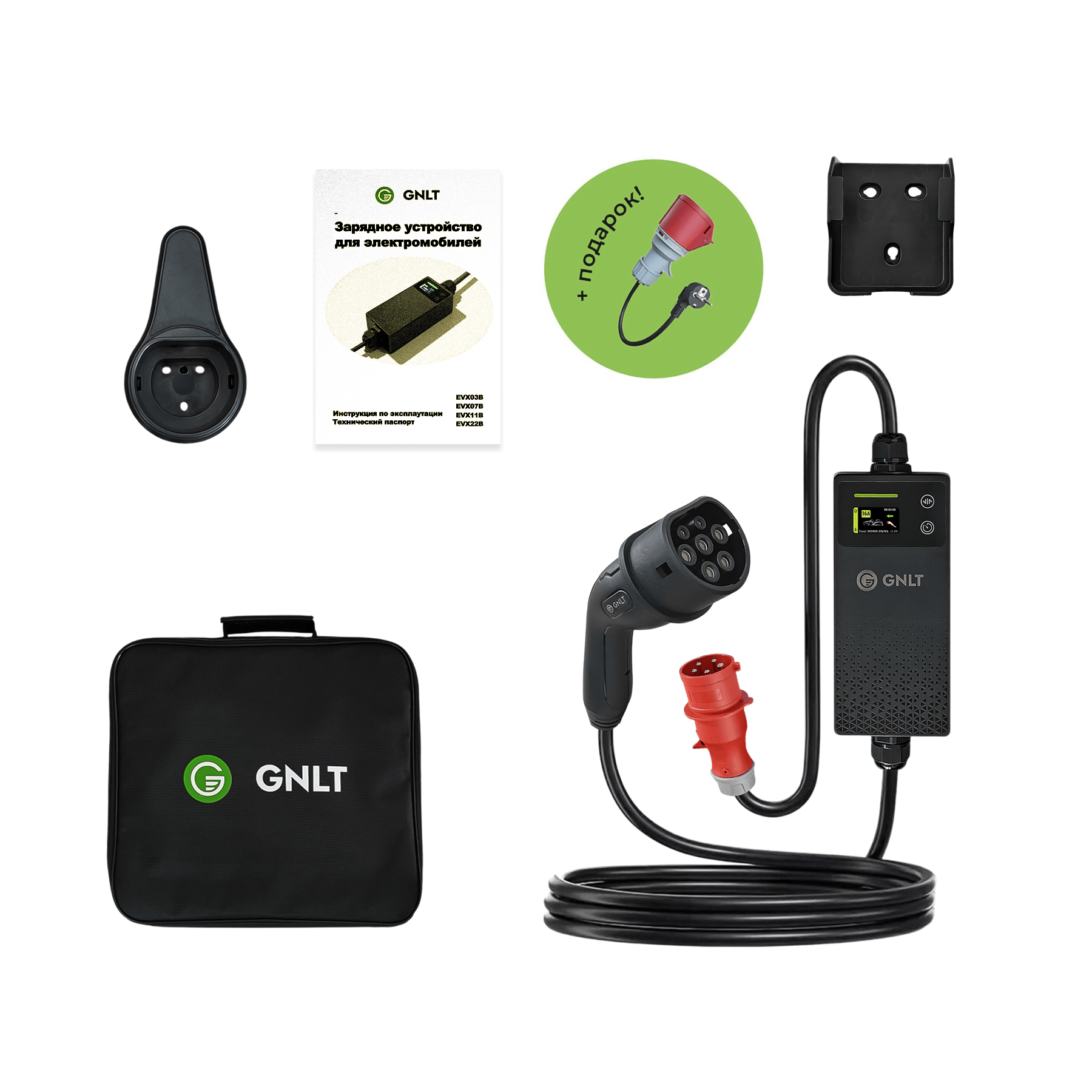

Комплектация зарядного устройства GNLT EVX11 Type2
В комплекте есть все необходимое, чтобы сразу начать пользоваться зарядным устройством.
В коробке вас ждет:
- блок управления с дисплеем и световой индикацией;
- кабель, длиной 5 метров;
- трехфазный коннектор Type2 AC;
- красная силовая вилка 5 pin, 16А;
- держатель для коннектора и кабеля;
- настенный держатель для блока управления;
- сумка для хранения и перевозки;
- инструкция по эксплуатации;
- гарантийный талон;
- и приятный подарок за покупку — переходник на бытовую вилку.
Ничего дополнительно собирать или настраивать перед первой зарядкой не нужно: подключили устройство к сети, вставили коннектор в авто и спокойно заряжаетесь.
Обзор блока управления зарядного устройства GNLT EVX11 Type2 AC
За управление зарядкой отвечает компактный блок с цветным дисплеем, световой индикацией состояния устройства и двумя кнопками настройки. Корпус выполнен из прочного огнестойкого пластика и рассчитан на регулярную эксплуатацию.
На LCD-экране, диагональю 1,47 дюйма, отображается основная информация о работе устройства. В зависимости от режима можно посмотреть установленный ток, параметры сети, данные о текущей зарядной сессии, потребленную энергию и другие настройки.
Во время сессии вы можете переключаться между двумя информационными экранами со следующими показателями: текущий ток, напряжение, мощность, продолжительность зарядки, количество переданной энергии и температура блока управления.
Такое количество информации позволяет полностью контролировать зарядку и отслеживать основные параметры работы устройства в реальном времени в любое время.
Ручная регулировка тока
GNLT EVX11 позволяет самостоятельно выбирать силу зарядного тока в диапазоне от 6 до 16 ампер.
Настройка выполняется непосредственно с блока управления, а шаг составляет один ампер. Это удобно, когда зарядка используется в разных местах или нагрузку на сеть нужно ограничить.
Например, при наличии подходящей трехфазной линии можно установить 16А и использовать максимальную мощность. А, уехав на дачу, ток легко снизить до нужного значения.
Функция позволяет адаптировать EVX11 под конкретную электросеть без сложной перенастройки самого электромобиля.
Таймер отложенного старта
С EVX11 необязательно начинать электрозаправку по принципу Plug&Charge. Ведь в настройках предусмотрен таймер отложенного старта от 1 до 24 часов с шагом в 1 час.
При желании вы можете выставить нужное вам количество часов до старта сесии, подключиться к авто и убедиться, что устройство начало обратный отсчет. Все, можно отдыхать. Дальше зарядка сама отсчитает время и запустит сессию автоматически.
Функция особенно удобна для ночной зарядки или в ситуациях, когда хочется перенести начало электрозаправки на более подходящее время.
Дополнительные настройки зарядного устройства GNLT EVX11 Type2 на 3х16А
Помимо регулировки тока и отложенного старта, в EVX11 предусмотрены дополнительные настройки работы устройства.
Через меню можно изменить отдельные параметры, связанные с контролем подключения и отображением информации на блоке управления. В настройках вам доступно:
отключение контроля заземления (исключительно при необходимости и под вашу ответственность);
включение CP-связи, если возникает проблема с подключением электромобиля;
настройка времени, через которое экран и подсветка уйдут в спящий режим.
Важно: мы настоятельно рекомендуем использовать зарядное устройство только в сети с заземлением, поскольку это напрямую влияет на вашу безопасность.
Система безопасности и повышенная пылевлагозащита
Во время зарядной сессии GNLT EVX11 Type2 AC контролирует основные параметры работы и защищает устройство при возникновении нештатных ситуаций.
Предусмотрены системы защиты от перегрузки по току, повышенного и пониженного напряжения, перегрева, короткого замыкания и утечки тока, а также контроль заземления.
Также в зарядном устройстве предусмотрено УЗО Type A (30mA) для дополнительной защиты при утечке тока.
Еще одно важное преимущество — степень пылевлагозащиты корпуса IP67. Благодаря которой пользоваться устройством можно круглогодично как в помещении, так и на улице (при соблюдении условий эксплуатации).
Трехфазный коннектор Type2 AC
GNLT EVX11 оснащается трехфазным коннектором Type2 AC, который предназначен для зарядки электромобилей с поддержкой трехфазной зарядки переменным током.
Коннектор выполнен из прочного материала и рассчитан на регулярное использование. Он надежно фиксируется в зарядном порту электромобиля во время работы.
В сочетании с трехфазным подключением 3×16А коннектор позволяет передавать мощность до 11 кВт, при условии, что автомобиль поддерживает такую мощность зарядки.
Кабель, длиной 5 метров, дает достаточно свободы при парковке и подключении автомобиля, даже если силовая розетка находится не в абсолютной близости с зарядным портом.
Подарок при покупке
При покупке GNLT EVX11 Type2 вы получаете переходник на бытовую вилку в подарок.
Он позволяет подключить трехфазное зарядное устройство к обычной бытовой розетке, если рядом нет силовой 5-pin розетки.
В этом случае зарядка будет работать по одной фазе, а максимальная мощность составит около 3,5 кВт.
С таким практичным бонусом заряжаться можно в разных условиях: дома от трехфазной сети на полной мощности, а в поездке или на даче подключаться к обычной розетке.
Кратко о портативном трехфазном устройстве GNLT EVХ11 Type2 с регулировкой тока 6–16A
- Рабочее напряжение: АС 230В / 400В.
- Частота 50/60 Гц.
- Регулировка тока: 6-16 ампер.
- Таймер отложенного старта: 1-24 часа.
- Количество фаз: 3.
- УЗО Тип А (30 mA).
- Дисплей отображает параметры процесса зарядки. А световая индикация соответствует состоянию устройства.
- Разъем: Type2 АС 3х16А.
- Класс пылевлагозащиты: IP67.
- Рабочая температура: -30/+55°C.
- Розеточная вилка: красная силовая, CEE 5 pin, 16A.
- Длина кабеля: 5 метров.
- Материал токопроводящей жилы: медь.
- Силиконовый защитный колпачок коннектора в комплекте.
- Блок зарядки и коннектор изготовлены из негорючего ABS-пластика.
- Сертификаты: EAC, CE, RoHS.
- Гарантия: 12 месяцев.
- Доставка по РБ и РФ.
Перед покупкой ознакомьтесь с правилами монтажа и условиями эксплуатации: там собраны требования к линии, защитным аппаратам и месту установки. Их соблюдение влияет на безопасность и на гарантию.

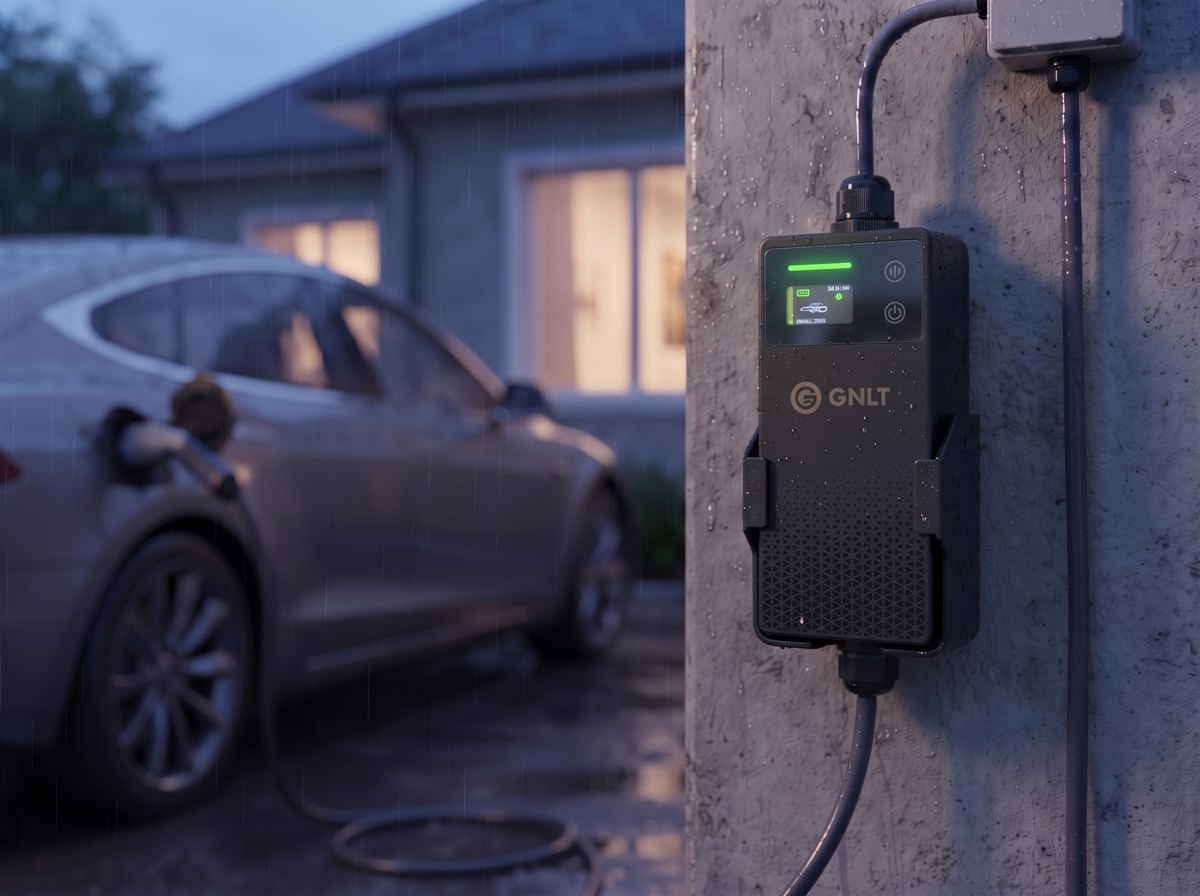

Что означает IP67 на практике
Блок управления защищён от пыли и от воды по классу IP67. Заряжать можно на улице, в том числе в дождь, в снег и в мороз.
IP67 — это влагозащита, а не полная водонепроницаемость. Корпус выдерживает воду ограниченное время и не рассчитан на то, чтобы постоянно находиться под осадками. Поэтому после зарядки под дождём занесите устройство в помещение и дайте ему просохнуть.
Во время дождя не оставляйте блок управления висеть на кабеле: вода стекает по кабелю прямо к месту его ввода в корпус и скапливается на уплотнении. Закрепите блок в настенном держателе из комплекта или положите горизонтально на ровную поверхность.
IP67 относится к блоку управления. У розеточной вилки класс защиты IP44, у коннектора — IP66 в подключённом к автомобилю положении. Поэтому соединение вилки с розеткой во время зарядки под дождём должно быть закрыто от воды.
GREENLIGHT.BY — делаем процесс зарядки проще и удобнее.
Продаем только те товары, которыми пользуемся сами.
| Тип устройства | Зарядное устройство |
|---|---|
| Порт в автомобиле | Type2 |
| Сила токаМаксимальная сила на которую рассчитано данное оборудование. Измеряется в амперах. | 16А |
| Длина кабеляОбщая длинна кабеля (в этой значение входит длина входного и выходного кабеля) | 5 метров |
| Отложенный стартДанная функция позволяет выставить отложенный старт начала зарядной сессии. Она не предусматривает введение точного времени в которое начнется зарядка, а лишь поддерживает функцию отложить старт зарядки на 1ч, 2ч, 3ч и т.д. Отсчет времени начинается с момента активации данной функции и когда заданное время отложенного старта истечет - начнется зарядная сессия. | Есть |
| Датчик температурыДатчик температуры защищает устройство от перегрева и отключает его в случае достижения предельной температуры. | Нет |
| Крепление на стенуПозволяет закрепить на стену кабель и пистолет | Есть |
| МощностьМаксимальная мощность которую поддерживает данное оборудование. Измеряется в киловаттах. | 11 кВт (3-фазы) |
| Морозостойкий кабельОболочка кабеля которая не теряет свою эластичность при отрицательных температурах. | Морозостойкий |
| Ограничение доступаДанная опция позволяет ограничить доступ третьих лиц к зарядке автомобиля. Часто полезно при установке оборудования в общественным местах. Как правило реализовано при помощи RFID карт или NFC меток. Чуть реже по средством установки пин кода. | НетОборудование работает только в режиме Plug and Charge, что означает что зарядка начнется сразу после подключения пистолета к автомобилю и невозможно никак ограничить пользователей. |
| Требование заземленияЗаземление необходимо для обеспечения безопасности человека от поражения электрическим током. Некоторое оборудование требует обязательного наличие заземления в розетке, а некоторое может работать как с заземлением так и без него. | Работает без заземленияДанное оборудование способно работать как в сетях с заземлением, так и в сетях без заземления. Но в случае подключения к сети без защитного заземления ответственность в случае поражения электрическим током пользователь берет на себя. |
| Учет потребленный кВт*чДанная опция позволяет отслеживать потребленную электроэнергию. Некоторое оборудование показывает количество потребленных квтч только в текущей зарядной сессии, а в некоторых можно смотреть подробную статистику по каждому отдельному пользователю за любой период времени. | Текущая + общее за все времяВыводятся показания потребленной энергии в текущую зарядную сессию. При отключении от автомобиля после окончания зарядки, данные добавляются к общему счетчику потребленных квтч за все время. |
| Расписание зарядкиПозволяет устанавливать точное время когда начнется зарядная сессия, а также время ее окончания. К примеру можно установить настройку, чтобы автомобиль начал заряжаться в 23:00 и закончил заряжаться в 7:00. | Нет |
| УЗО | Тип А (30mA AC)Защищает от утечки переменного тока |
| Wi-Fi, Bluetooth | Нет |
| Приложение | Нет |
| Бренд | GNLT |
| Тип вилки | Красная 16А |
| Регулировка силы тока | Есть |
| Балансировка (DLB)Динамическая балансировка нагрузки на вашу сеть. | Нет |
| Степень защиты | IP67 |
| Количество фаз | 3 фазы |
| Место эксплуатации | В помещении, На улице, Под навесом |
Здесь собрано то, что нужно знать до покупки и до монтажа именно этой модели: требования к линии, защитным аппаратам и месту установки. Их соблюдение влияет на безопасность и на гарантию.
Требования к линии для этой модели
- Мощность
- 11 кВт
- Ток
- 3 × 16 А
- Автоматический выключатель
- C16, трёхполюсный
- Сечение медной жилы
- 5 × 2,5 мм²
- Розетка
- силовая CEE 16 А, модель 114
- УЗО или дифференциальный автомат в щите
- тип B, 30 мА; тип AC не применяетсяв самом устройстве — тип A
Значения минимальные. Окончательный выбор сечения и номиналов делает монтажная организация с учётом способа прокладки, длины линии и температуры, по ТКП 339-2022.
Кто выполняет монтаж
Устройство подключается к готовой розетке и монтажа не требует. Но саму розетку, линию и защитные аппараты в щите должен подготовить электрик по требованиям выше.
Заземление
Заземление защищает человека при пробое изоляции. Без него не работает большая часть защит зарядного оборудования, включая защиту от утечки тока.
В устройстве предусмотрен режим принудительного запуска в сети без заземления — он выручает в старом гараже, на даче, в гостях. Это допущение для конкретной ситуации, а не режим для постоянной работы.
Устройство защитного отключения
В этой модели встроено: УЗО типа A (30 мА переменного тока).
Линия должна быть защищена УЗО или дифференциальным автоматом типа B с током 30 мА либо типа A с дополнительным обнаружением постоянного тока утечки. Аппараты типа AC не применяются.
При повреждении изоляции в автомобиле ток утечки может быть постоянным. Если он больше 6 мА, обычное УЗО типа A от него не срабатывает, но теряет чувствительность и может не отключить линию: оно остаётся в щите, но не защищает.
Тип аппарата обозначен значком на его корпусе и с буквой перед номиналом, например C в обозначении C32, не связан.
Защита от грозовых перенапряжений
Встроенные защиты рассчитаны на защиту человека и электрооборудования автомобиля. Само себя от грозовых и коммутационных перенапряжений в сети устройство не защищает.
На вводе в здание должно быть установлено УЗИП класса I или I+II по ГОСТ IEC 61643-11. Выход из строя из-за перенапряжения при отсутствии, неправильном выборе или неисправности УЗИП не является гарантийным случаем.
Место установки и степень защиты
Блок управления защищён по классу IP67. Заряжать можно на улице, в том числе в дождь, в снег и в мороз.
Корпус выдерживает воду ограниченное время и не рассчитан на постоянное нахождение под осадками. После зарядки под дождём занесите устройство в помещение и дайте просохнуть.
Во время дождя блок управления лучше положить горизонтально. Если он висит на кабеле, вода стекает по кабелю прямо к месту ввода и скапливается на уплотнении.
У розеточной вилки класс защиты IP44, у коннектора — IP66 в подключённом к автомобилю положении, поэтому соединение вилки с розеткой во время дождя должно быть закрыто от воды.
Особенности этой модели
- Термодатчика в розеточной вилке нет. Нагрев розетки контролируйте сами: тёплая вилка после часа зарядки — повод снизить ток и проверить розетку.
- Красная вилка CEE 16 А, 5 контактов. Для подключения нужна силовая розетка на 16 А, модель 114.
- Зарядка не должна висеть на розетке всем своим весом. Это ослабляет контакт, а ослабленный контакт греется и оплавляет розетку и вилку. Кабель у ввода в корпус не должен иметь резкого изгиба: изгибать его можно не ближе чем в 5 сантиметрах от ввода.
Руководство по эксплуатации
Полные правила монтажа для всех линеек GNLT — на странице Правила монтажа и условия эксплуатации. Если вы не уверены, соответствует ли ваша линия этим требованиям, напишите нам до покупки.
Подходит автомобилям 23 марок, всего 74 модели. Выберите марку, чтобы увидеть список.
